一個復雜的電氣控制原理圖要怎么才能變成我們需要的接線圖呢？想解答這個問題，先要搞清楚的是兩種圖文之間轉換的步驟，如下：
- 繪制接線平面布置圖
- 原理圖上編號
- 平面圖上填號
- 固定器件、號碼聯接（安裝完畢） 整理號碼
了解其中的流程后，我們以正反轉電路為例來介紹電氣原理圖與接線圖的轉換方法。
一．繪制接線平面布置圖

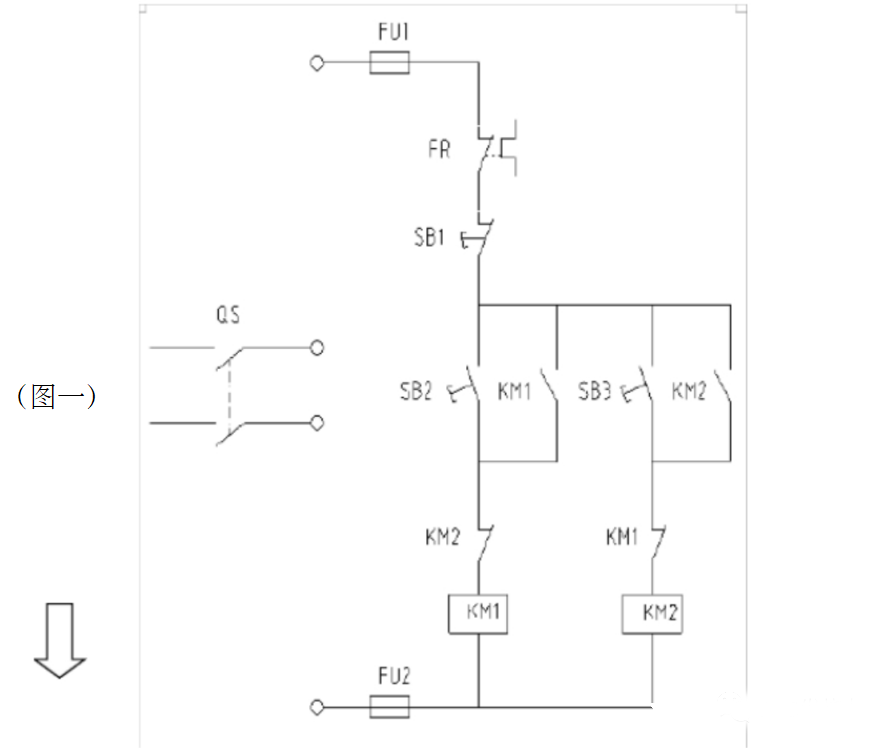

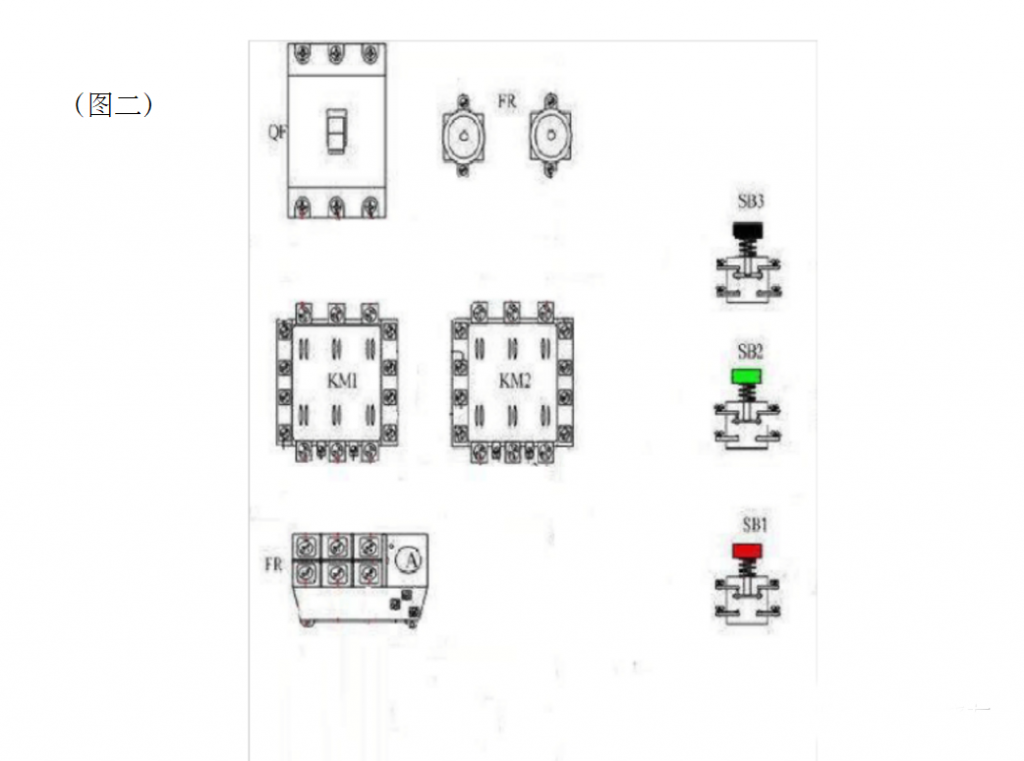

拿到原理圖先看上面有哪些器件，設計一下這些器件位置如何安放，根據柜（盤）空間繪制平面布置圖，如下面由原理圖（圖一）到實物布置圖（圖二）
以（圖二）實物視圖繪成平面布置圖，再在平面布置圖上繪出原理圖 中所有的元件符號，就形成了我們的接線基圖 -接線平面布置圖。
繪制符號可按布置圖逐個器件依次完成，也可按原理圖的順序完成。

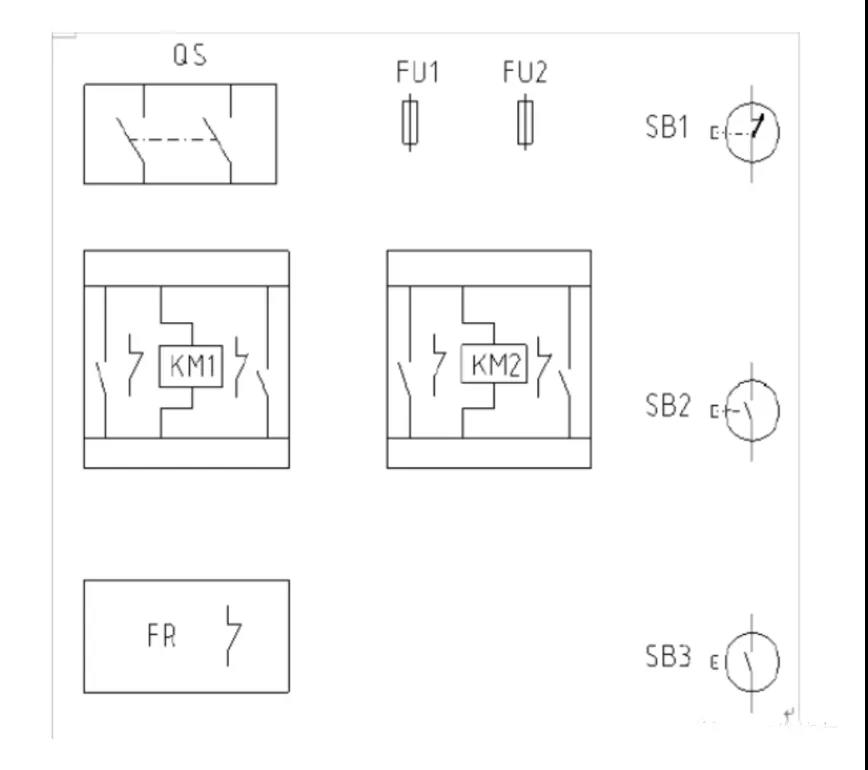

例如下面由圖一、圖二繪出的接線平面布置圖三（實用中直接繪出 圖三）。
布置圖器件上的元件符號是根據原理圖而來， 原理圖中未用到的元件 布置圖中可以不繪。
注意；布置圖元件符號引線與實物的接線端子位置應一致， 如（圖三） 線圈引線由上下兩端引出。（10A 接觸器引線）平面布置圖繪好后繼續下步聚。
二．原理圖上編號

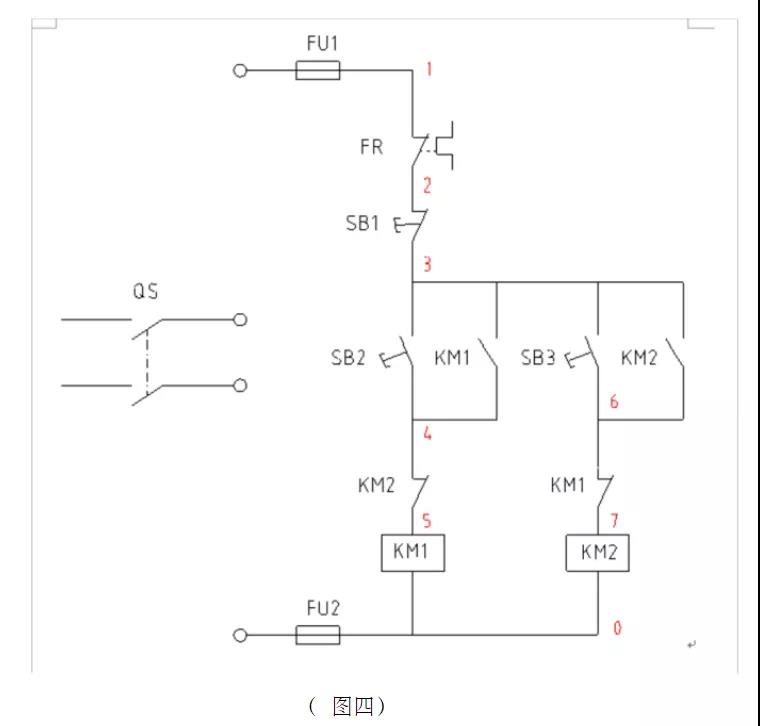

編號由上開始向下進行，每經過一個元件編入一 個號碼，如（圖四）第一列 1-5 號，直到本列編完后向右繼續編第二 列，第三列，直至編完所有行列，使每個元件兩端都有一個號碼。編號定則：同一個原理圖上每個“編號”只能使用一次。
三．布置圖上填號
將原理圖四的號碼填入圖三所對應的器件上 如 KM1 常開點 3，4 號, 兩個線圈的一端都是 0 號。
填號要注意常開 常閉不能弄錯。由“填號定則” ①、②推得：元件兩端號碼的填入， 不論上下、右左、和先后秩序。
號碼填好后形成下面的接線圖：
四．整理號碼
整理號碼相對復雜電路而言， 目的是使布置圖上相同的號碼趨于集中 便于接線，（盡量使“同號”相鄰或處于器件的同側）整理號碼根 據”填號定則 ”進行。
填號定則：
- 布置圖中一個元件兩端號碼對調，原電路不變。
- 同一個器件上功能相同的元件，左邊與右邊號碼整對互換原電路 不變。
五．接線
按接線圖（如圖五）固定好器件，再將圖上相同號碼的端子用導線聯接起來安裝就完成了，相信你能行。
