變頻器維修遇到比較復雜的板卡故障時，往往需要根據電路板上元器件和印刷電路的實際情況畫出電路原理圖。

1. 根據故障現象，先確定故障的初始范圍，從該范圍內的電路開始畫圖，并根據情況決定最終畫圖的范圍。
2. 根據電路板元器件的特征確定電路類型，例如是電源電路中的整流電路還是放大器電路等，確定電路種類的大方向。再根據電路類型，觀察電路板上元器件的特征，確定具體單元電路的大致種類。例如，見到一只整流二極管是半波整流電路，見到2只整流二極管是全波整流電路，見到4只整流二極管是橋式整流電路。
3. 根據具體的電路種類，將典型電路圖作為參考，然后與電路板上的實際電路核對，并進行相應調整
4. 畫出電路原理圖后，再根據所畫的電路原理圖與電路板實際情況進行反向檢查，驗證所畫電路中的各元器件在電路板上是不是連接正確，如果有差錯說明所畫電路原理圖有誤。

比如從一個三極管放大器電路開始畫圖：

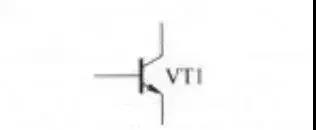

1. 首先確定電路板上實際的三極管是NPN型還是PNP型，現在用的最多的是NPN型三極管。

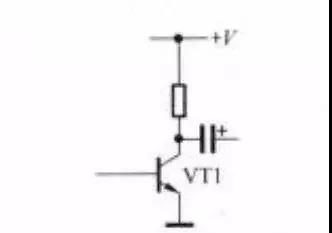

2. 在電路板上找到VT1集電極，然后畫出與集電極相連的所有元器件，并注意那個電阻與電源電路相連。下圖所示是集電極與直流工作電壓+V端之間接有一只電阻，并注意那個耦合電容與下級放大器相連。

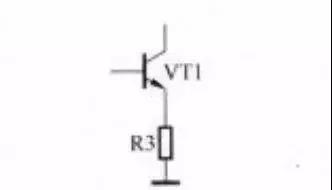

3. VT1發射極上的元器件一般是向地線方向發生聯系，通常發射極與地線之間接的元器件較多，可能是電容，也可能是電阻，如下圖所示連接的是電阻。

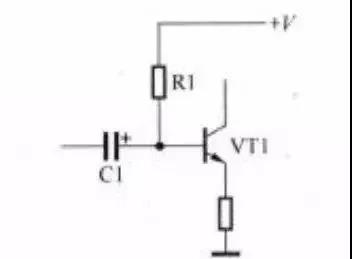

4. T1基極上的元器件有三個方向：電源方向、地線方向、前級電路方向。下圖所示是電源+V方向的R1，地線方向上大多有電阻，前級方向上大多有耦合電容。

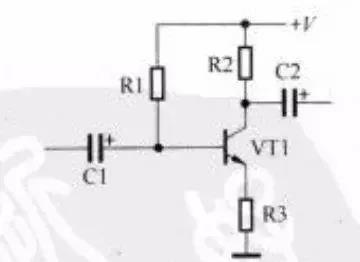

5. 將上述4步的電路圖拼在一起就是一個完整的電路圖，如下圖所示，從這一電路可以看出，這是一個共發射極放大器的直流電路。
