匯川變頻器MD290故障代碼和原因排查

上海津信值得信賴的變頻器維修專家 — Tue, 13 May 2025 06:00:39 +0000

91在线观看免费-色婷婷国产精品综合在线观看-黄色一级免费-亚洲美女久久-成人午夜剧场视频网站-桃色一区-不卡av网-精品久久久久久亚洲-伊人色综合久久天天-九一嫩草-大尺码肥胖女系列av-国产日韩在线不卡-痴女av在线-亚洲午夜电影在线-性福利视频导航

故障名稱	操作面板顯示	故障原因排查	故障處理對策
加速過電流	Err02	變頻器輸出回路存在接地或短路	檢測電機或者中斷接觸器是否發生短路。
		急加速工況，加速時間設定太短	增大加速時間（F0–17）。
		過流失速抑制設定不合適	確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到160%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。
		手動轉矩提升或V/F曲線不合適	調整手動提升轉矩或V/F曲線
		對正在旋轉的電機進行啟動	選擇轉速追蹤啟動或等電機停止后再啟動
		受外部干擾	通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。
減速過電流	Err03	變頻器輸出回路存在接地或短路	檢測電機是否發生短路或斷路。
		急減速工況，減速時間設定太短	增大減速時間（F0–18）。
		過流失速抑制設定不合適	確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到150%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。
		沒有加裝制動單元和制動電阻	加裝制動單元及電阻。
		受外部干擾	通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。
恒速過電流	Err04	變頻器輸出回路存在接地或短路	檢測電機是否發生短路或斷路。
		過流失速抑制設定不合適	確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到150%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。
		變頻器選型偏小	在穩定運行狀態下，若運行電流已超過電機額定電流或變頻器額定輸出電流值，請選用功率等級更大的變頻器。
		受外部干擾	通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。
加速過電壓	Err05	輸入電壓偏高	將電壓調至正常范圍。
		加速過程中存在外力拖動電機運行	取消此外動力或加裝制動電阻。
		過壓抑制設定不合適	確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V~700V之內調整；過壓抑制增益（F3‐24）設定太小，推薦在30到50之內調整。
		沒有加裝制動單元和制動電阻	加裝制動單元及電阻。
		加速時間過短	增大加速時間。
減速過電壓	Err06	過壓抑制設定不合適	確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V~700V之內調整；過壓抑制增益（F3‐24）設定太小，推薦在30到50之內調整。
		減速過程中存在外力拖動電機運行	取消此外動力或加裝制動電阻。
		減速時間過短	增大減速時間。
		沒有加裝制動單元和制動電阻	加裝制動單元及電阻。
恒速過電壓	Err07	過壓抑制設定不合適	確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V700V之內調整；過壓抑制頻率增益（F3‐24）設定太小，推薦在30到50之內調整；過壓抑制最大上升頻率（F3‐26）設定太小，推薦在520Hz之內調整。
恒速過電壓	Err07	運行過程中存在外力拖動電機運行	取消此外動力或加裝制動電阻。
緩沖電源故障	Err08	母線電壓在欠壓點上下波動	尋求技術支持。
欠壓故障	Err09	瞬時停電	使能瞬停不停功能（F9‐59），可以防止瞬時停電欠壓故障。
		變頻器輸入端電壓不在規范要求的范圍	調整電壓到正常范圍。
		母線電壓不正常	尋求技術支持。
		整流橋、緩沖電阻、驅動板、控制板異常	尋求技術支持。
變頻器過載	Err10	負載是否過大或發生電機堵轉	減小負載并檢查電機及機械情況。
變頻器過載	Err10	變頻器選型偏小	選用功率等級更大的變頻器。
電機過載	Err11	電機保護參數F9‐01設定是否合適	正確設定此參數，增大F9‐01，可以延長電機過載時間。
電機過載	Err11	負載是否過大或發生電機堵轉	減小負載并檢查電機及機械情況。
輸入缺相	Err12	三相輸入電源不正常	檢查輸入RST接線以及三相輸入電壓是否正常。
輸入缺相	Err12	驅動板、防雷板、主控板、整流橋異常	尋求技術支持。
輸出缺相	Err13	電機故障	檢測電機是否斷路。
		變頻器到電機的引線不正常	排除外圍故障。
		電機運行時變頻器三相輸出不平衡	檢查電機三相繞組是否正常并排除故障。
		驅動板、IGBT模塊異常	尋求技術支持。
模塊過熱	Err14	環境溫度過高	降低環境溫度。
		風道堵塞	清理風道。
		風扇損壞	更換風扇。
		模塊熱敏電阻損壞	尋求技術支持。
		逆變模塊損壞	尋求技術支持。
外部設備故障	Err15	通過多功能端子DI輸入外部故障的信號	排查外圍故障，確認機械允許重新啟動（F8‐18），復位運行。
外部設備故障	Err15	通過虛擬IO功能輸入外部故障的信號	確認A1組虛擬IO組參數設置正確，復位運行。
通訊故障	Err16	上位機工作不正常	檢查上位機接線。
		通訊線不正常	檢查通訊連接線。
		通訊擴展卡F0‐28設置不正確	正確設置通訊擴展卡類型。
		通訊參數FD組設置不正確	正確設置通訊參數。
		-	以上檢測完成后故障仍無法排除，可嘗試恢復出廠設置。
接觸器故障	Err17	驅動板和電源異常	尋求技術支持。
		接觸器異常	尋求技術支持。
		防雷板異常	尋求技術支持。
電流檢測故障	Err18	檢查霍爾器件異常	尋求技術支持。
電流檢測故障	Err18	驅動板異常	尋求技術支持。
電機調諧故障	Err19	電機參數未按銘牌設置	根據銘牌正確設定電機參數。
電機調諧故障	Err19	參數辨識過程超時	檢查變頻器到電機引線；檢查編碼器線數設置是否正確F1‐27、檢查編碼器的信號線連接是否正確、牢固。
EEPROM讀寫故障	Err21	EEPROM芯片損壞	尋求技術支持。
對地短路故障	Err23	電機對地短路	更換電纜或電機。
整流單元故障（T13型號專用）	Err25	輸入電網電壓異常	檢查輸入電源是否過高或過低
整流單元故障（T13型號專用）	Err25	整流單元異常	尋求廠家服務
累計運行時間到達故障	Err26	累計運行時間達到設定值	使用參數初始化功能清除記錄信息。
用戶自定義故障1	Err27	通過多功能端子DI輸入用戶自定義故障1的信號	復位運行。
用戶自定義故障1	Err27	通過虛擬IO功能輸入用戶自定義故障1的信號	復位運行。
用戶自定義故障2	Err28	通過多功能端子DI輸入用戶自定義故障2的信號	復位運行。
用戶自定義故障2	Err28	通過虛擬IO功能輸入用戶自定義故障2的信號	復位運行。
累計上電時間到達故障	Err29	累計上電時間達到設定值	使用參數初始化功能清除記錄信息。
掉載故障	Err30	變頻器運行電流小于F9‐64	確認負載是否脫離或F9‐64、F9‐65參數設置是否符合實際運行工況。
運行時PID反饋丟失故障	Err31	PID反饋小于FA‐26設定值	檢查PID反饋信號或設置FA‐26為一個合適值。
逐波限流故障	Err40	負載是否過大或發生電機堵轉	減小負載并檢查電機及機械情況。
逐波限流故障	Err40	變頻器選型偏小	選用功率等級更大的變頻器。
運行時切換電機故障	Err41	在變頻器運行過程中通過端子更改當前電機選擇	變頻器停機后再進行電機切換操作。
電機過溫故障	Err45	溫度傳感器接線松動	檢測溫度傳感器接線并排除故障。
電機過溫故障	Err45	電機溫度過高	提高載頻或采取其它散熱措施對電機進行散熱處理。
主從控制從機故障	Err55	從機發生故障，檢查從機	按照從機故障碼進行排查。
制動單元過載	Err61	制動電阻值偏小	請參考制動組件選型表。
制動回路短路	Err62	制動模塊異常	尋求技術支持。
水冷系統故障	Err64	水冷系統控制單元故障	復位運行，或尋求技術支持。
變頻器過熱故障	Err65	變頻器內部溫度過高	更換控制單元，或更換變頻器內部風扇。
低液位報警	A66	水箱液位過低	尋求技術支持。

匯川MD320變頻器炸機故障維修案例

上海津信值得信賴的變頻器維修專家 — Thu, 27 Oct 2022 05:48:48 +0000

一臺匯川MD320系列37KW變頻器上電后機內一聲響后無反應，關電停機等10分鐘后拆下來檢查發現內部驅動板上開關電源回路電解電容炸開，直流母線輸入線，插座端子燒毀。

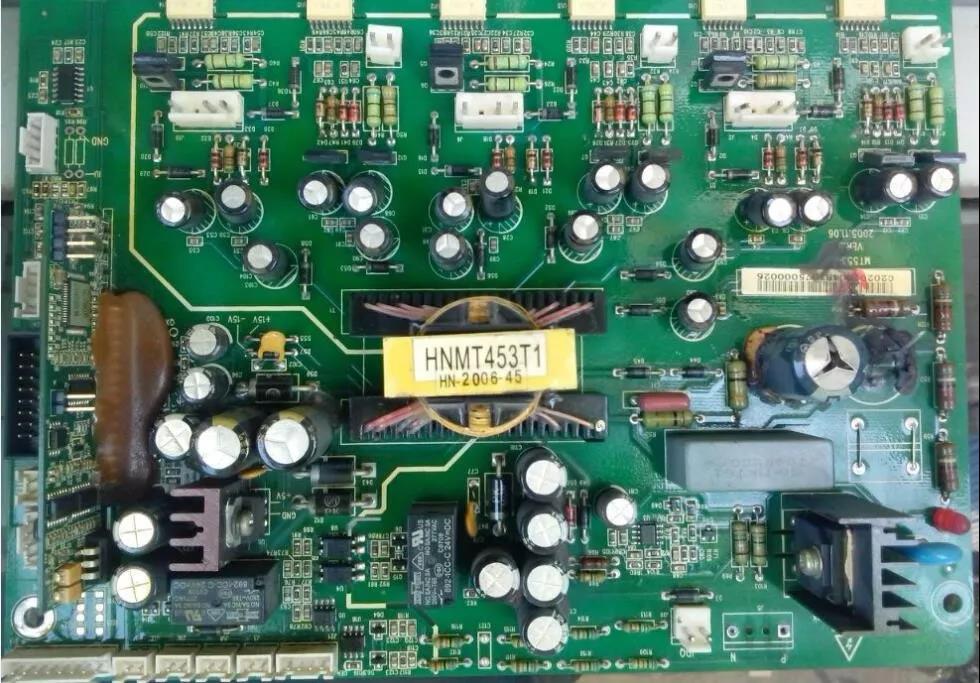

將驅動板從變頻器內拆出來進一步檢查，電路板反面直流母線覆銅板都燒斷了。

因為之前有過多臺匯川MD320的15KW變頻器維修經驗，對照電路板分析跟15KW原理圖差不多，圖紙就將就參考15KW的修吧。MD320BG 37KW機的框架設計比較好，各功能版相對獨立。首先檢查充電電阻（機器左上角）回路正常，故障點比較明顯的就是兩個450V 47UF電解電容炸，跟換損壞的兩只電解電容，將背面覆銅板燒斷用漆包線連接好。清理電路板的灰塵后發現如下：

圖中圈住的點有拉弧，拉弧點是直流母線電壓，對照電路板分析是U相光耦A325J的供電回路整流二極管D51和D54。

對變頻器多次關上電都是一次啟動，連續上電一天無問題裝機后接電機，先靜止自調諧正常，再進行完全調諧正常。啟動變頻器觀察電流正常，多次對變頻器啟動停止無故障，試帶電機運行一天正常，將變頻器安裝到系統投入生產到目前工作正常。此變頻器成功修復。

匯川MD320變頻器維修案例

上海津信值得信賴的變頻器維修專家 — Mon, 05 Aug 2019 02:29:15 +0000

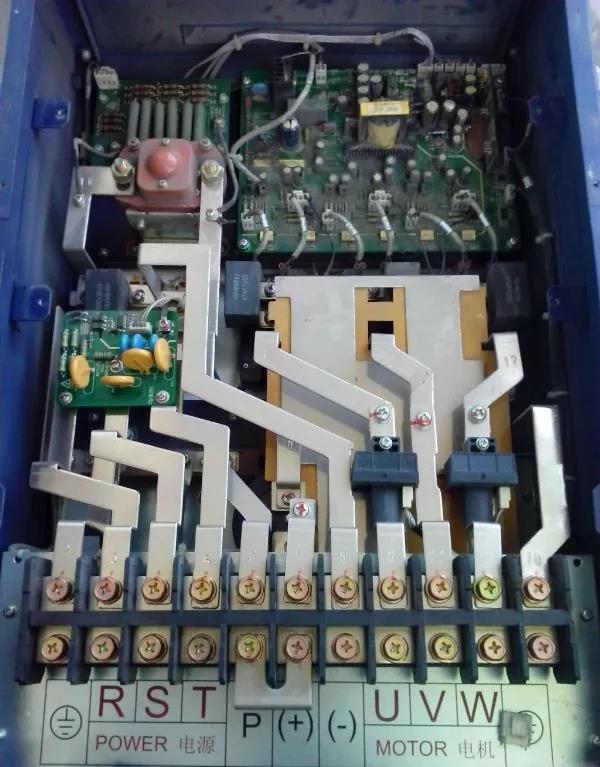

送修一臺匯川MD320系列37KW變頻器，故障現象為上電后機內異響一聲后無反應，關電停機等10分鐘后拆下來檢查：

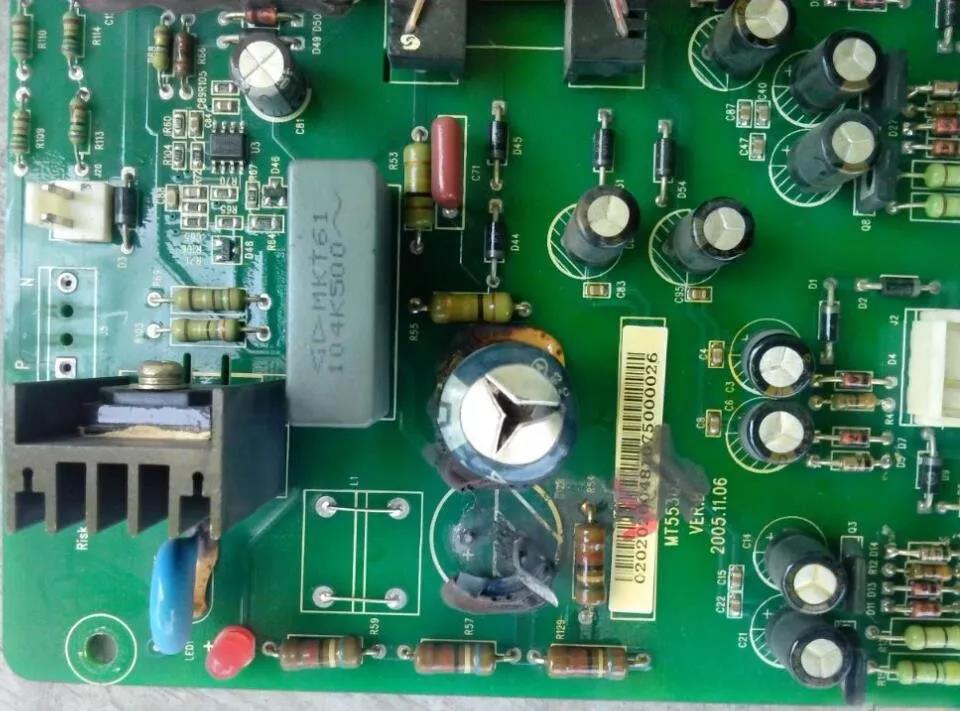

驅動板上開關電源回路電解電容炸開，直流母線輸入線，插座端子燒毀。

將驅動板從變頻器內拆出來進一步檢查，電路板反面直流母線覆銅板都燒斷了。

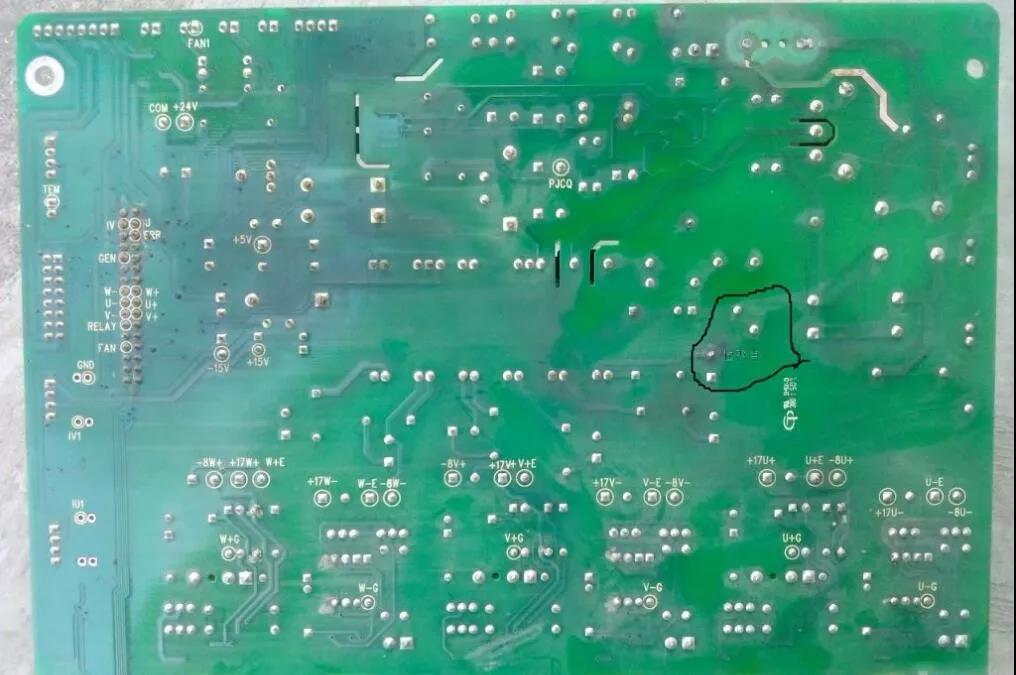

圖中圈住的點有拉弧，拉弧點是直流母線電壓，對照電路板分析是U相光耦A325J的供電回路整流二極管D51和D54。

看來主要故障應該就是此處了，高壓沖擊后面的估計也有問題，檢查果然兩只8.2V穩壓二極管擊穿（D14，D5)。A325J光耦多半也壞了(U11，U10)，先跟換損壞的元件后單獨對驅動板上用自藕式變壓器調壓后整流的直流電上電，調到AC180后開關電源工作。測量+5V,+15V,-15V,+24V都正常，停電后連接控制板再次上電，變頻器順利驅動了。測量連接各IGBT端子電壓都是8V左右。對變頻器多次關上電都是一次啟動，連續上電一天無問題裝機后接電機，先靜止自調諧正常，再進行完全調諧正常。啟動變頻器觀察電流正常，多次對變頻器啟動停止無故障，試帶電機運行一天正常，將變頻器安裝到系統投入生產到目前工作正常。此變頻器成功修復。

各品牌變頻器默認密碼

上海津信值得信賴的變頻器維修專家 — Wed, 20 Feb 2019 01:49:25 +0000

在維修維護各品牌變頻器時，經常會遇到忘記設定密碼或者需要刷新設定的情況，許多變頻器都提供了默認萬能密碼或者超級密碼，可以幫助我們在這種情況下去處理問題。

1、臺達變頻器

B系列：57522，H系列：33582，S1系列：575222；

A系列變頻器：把MODE和RESET健一起按下,顯示P256 ,按ENTER鍵修改此參數,把00改為01,按ENTER退出后即可修改全部參數。

2、歐瑞變頻器(惠豐變頻器)

1500-G 1500-P 1000-G 200-G的都是通用的: 1888。

3、爍普變頻器

高級菜單P301輸入321，A000輸入11,刷新程序；

P301輸入321，A000輸入9,進菜單E001,輸入機器G；

PE002額定電壓，E003額定電流，E004電壓校正，E005不動，E006電流校正。

4、普傳PI2000刷新設定方法：

（1）將C01設定為222進入P14：

（2）將P14設定3對CPU刷新，這時顯示PI2000將C01設為222，進入P14參數設定，P14設為2，P01為設定機型為G、F，P02設定變頻器電壓380V，P03設定變頻器額定電流，P04設定電壓顯示，P05設定電流顯示。

5、英威騰萬能密碼

英威騰品牌CHV、CHE 、CHF系列變頻器：超級密碼是50112。

6、三菱740的把面板拔下來再插上就行。

7、LG-iS5變頻器，FU2-94設為240就可以看到MAK參數了。

8、西林變頻器的萬能密碼：6860。

9、ABB ACS600變頻器

完全參數密碼NAMC主控板參數設置：在16.03參數中輸入密碼：2303、102.01參數設置為：false可以進入設定所有主控板參數。

10、安川變頻器

安川G5，具體在A1-04中顯示，調到這條參數，然后同時按住ME-NU鍵和RESET鍵10秒，就可以看到密碼?？吹矫艽a之后再調到A1-05把密碼輸入進去就可以修改參數了。

安川G7，當顯示 A1-04時，一邊按RESET，一邊按MENU顯示A1-05的密碼設置，然后把這個密碼輸入到A1-04就行了，然后就能用這個密碼進去了。

11、松下VFO變頻器

按MODE三次按▲直到顯示999，同時按下▲和▼再按SET，就可以重新設置密碼了。

12、日立J300變頻器

把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。

13、艾默生變頻器

TD3000設定密碼打不開時，輸入密碼 8888。TD3300：設定密碼打不開時，輸入密碼 2002。

14、嘉信TX-4T040C型變頻器

參數修改不了。該變頻器的參數序號為F00-F99，共100個參數。F00即用戶密碼設置，出廠設置為：8888。

該機密碼已被修改。解開密碼的方法是：變頻器上電，把JP4焊點短接一下,即恢復了出廠密碼。JP4在主板CPU上方，為空端子，未有插接件，只是兩個焊盤。將其短接一下后，再進入參數設置，確認8888的出廠密碼后，即可修改F00以后的參數了。

15、富士VG5,VG7電梯專用變頻器

VG5密碼是最后一個參數200號,設為0數據不可改，設為1數據可改；VG7通用密碼FFFF，上電你輸入FFFF，才能進入。

16、西威變頻器的密碼，在SERVICE 里，輸入 28622。

17、施耐德變頻器，在SUP菜單下找到COD進去，輸入6969。

18、西門子6SE70書本型變頻器，將P358和P359中數據改為相同即可。

19、東元M3系列變頻器

將參數P00改成05可看到65條參數，P00改成08為2線制初始化，P00改成03參數可改。

20、三墾變頻器通用密碼：CD900設為36521。

21、歐陸590的萬能密碼是131122。

22、匯川變頻器，通用密碼18181可打開密碼鎖。

匯川變頻器故障代碼和報警參數詳解

上海津信值得信賴的變頻器維修專家 — Thu, 14 Feb 2019 08:55:00 +0000

匯川變頻器具備警示信息及保護功能，一旦異常故障發生，保護功能啟動，變頻器停止輸出，變頻器會在變頻器顯示面板上顯示故障代碼。

用戶可以通過下表查詢匯川變頻器的故障代碼含義，并進行相應的處理。
