經檢測，變頻器無明顯故障，上電測試直流回路電壓，在輸入電壓為380V時，直流電壓為540V左右（輕載），也正常，檢查不出變頻器故障的具體原因。然后在公司帶負載測試一天也未跳故障。但是回到生產現場，當變頻器滿載運行時，運行一段時間又跳欠電壓故障停機，檢測直流回路電壓，已跌至430V，這說明變頻器確實存在軟故障。

根據故障現象分析，有三個可能故障點：

1. 三相整流電路，富士9000變頻器三相整流電路由六塊100A整流模塊組成。每?jī)蓧K相并聯使用。用數字萬用表的二極管擋，測整流橋的正向壓降，發現都在430V( 0.43kV)左右，測其正反向電阻也沒發現問題。由于該款變頻器的整流模塊和逆變模塊在功率上有相當大的余量，因此嫌疑不大。
2. 充電接觸器的主觸點接觸不良，富士9000變頻器采用兩只接觸器并聯，經過檢查也沒發現主觸點有問題。
3. 主回路電解電容的問題， 富士9000變頻器一共有6只儲能電容，每只電容量為8200μF，檢測其容量為8000 - 8300μF之間。然后從調壓器送入可調三相電源。

經過以上檢查，仍未發現故障，但判斷還是電容的嫌疑最大， 雖然電容測試容量是滿足要求的。但本機故障表現，又確實表現為儲能電容的容量下降，起不到應有的儲能作用，而使直流回路的電壓下降，導致電壓檢測電路報出欠電壓故障。

此類故障往往又較為隱蔽， 尤其是大功率變頻器中的電容，運行多年后，其引出電極常年累月經受數百赫茲的大電流充、放電沖擊，出現不同程度的氧化現象，用電容表測量，容量正常；用萬用表測量，也有鮮明的充、放電現象，反向漏電流阻值也在容許范圍內，但接在電路中，則因充、放電內阻增大，相當于電容充、放電回路串接了一定阻值的電阻 。主要體現在兩個方面：

• 能量存儲不足：在電源電壓出現短暫下降或負載突然增大的情況下，正常容量的主電容能夠依靠其存儲的能量來維持直流母線電壓的穩定。然而，容量下降的主電容無法存儲足夠的能量，導致直流母線電壓迅速降低。
• 濾波能力減弱：這會使直流母線電壓中的紋波成分增加，進一步影響電壓的穩定性。當電壓下降到變頻器設定的欠電壓閾值時，就會觸發欠電壓故障

最后維修方案是購買6只8200μF 400V優質電解電容，將該機儲能電容全部更換，檢測測直流回路電壓，帶載情況下，主回路電壓達到520V以上，試機一段時間后一切正常，修復成功。

一、OC報警

OC報警代碼代表過電流故障，復位后如果故障依舊，一般情況下是驅動板的電流檢測回路出了問題，或者主板模塊損壞。

二、OLU報警

OLU報警代碼代表過負載故障。可以通過修改“轉矩提升”、“加減速時間”和“節能運行”的參數來進行排除，如果故障依舊，則可能是主板故障。

三、OU報警

OU報警代碼代表過電壓故障。首先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。其次在啟動時用萬用表測量一下中間直流環節電壓，若測量?jī)x表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。

四、LU報警

LU報警代碼代表欠電壓故障。首先可以考慮變頻器初始化，然后提高變頻器的
載波頻率(參數F26) 。如果無法復位，則是驅動板損壞。

五、 EF報警

EF報警代表對地短路故障。首先檢查是否存在短路現象，如果沒有則一般是由于主板或霍爾元件出現了故障。

六、 Er1報警

ER1代表存貯器異常故障。首先去掉FWD—CD短路片，上電、一直按住RESET鍵下電，直到LED電源指示燈熄滅再松手;然后再重新上電。如果故障依舊，說明內部碼已丟失，需要更換主板。

七、 Er2報警

Er2代表面板通信異常故障。11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器，一般是顯示面板的DTG元件損壞，該元件損壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警，則是驅動板上的電容失效了。

八、Er7報警

ER7報警代碼代表自整定不良。一般是驅動板或充電電阻故障導致。

九、 OH報警

OH報警代碼代表散熱片過熱故障。出現“OH1”報警時，首先應檢查環境溫度是否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞。若在恒壓供水場合且采用模擬量給定時，一般在使用800Ω電位器時容易出現此故障，給定電位器的容量不能過小，不能小于1kΩ;電位器的活動端接錯也會出現此報警。若大容量變頻器(30G11以上)的220V風扇不轉時，肯定會出現過熱報警，此時可檢查電源板上的保險管FUS2(600V，2A)是否損壞。

當出現"OH2"報警時，常常是由于主板上的CN18插件(檢測溫度的電熱計插頭)松動導致，需要重新上電進行復位。

當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失效的結果(癥狀)是變頻器的三相輸出不平衡。

十、操作面板無顯示

此故障一般是主板、充電電阻或電源驅動板的C19電容損壞。對于大容量G/P9系列的變頻器，也可能是內部接觸器不吸合導致。對于G/P11小容量變頻器則需要排查電源板、IPM模塊上的小電路板，30G11以上容量的機器，重點檢查電源板上的保險管FUS1。

用萬用表做初步測量，發現整流濾波電源有510V的直流電壓，但用萬用表檢測開關電源其它各路的直流輸出電壓時，發現沒有輸出電壓，同時富士變頻器開關電源部分還間歇的發吱吱的噪聲，因此可以初步判斷故障原因出自開關電源部分。

經過仔細辨認后，發現吱吱的噪聲是從開關電源里的開關變壓器發出的。因此進一步判斷故障原因是開關電源啟動電壓閥值低造成的。

用萬用表的電壓檔測量開關電源啟動電壓閥值，測量結果只有13v左右電壓，并且還在不斷下降變化。再檢查電源啟動IC時，發現基準電壓已經低于最低要求值16v,這種情況往往是由于欠壓鎖定閥值低，從而導致開關電源無法激活整機，造成變頻器不能正常工作。

測量限流電阻時沒有發現開路或變值，開關管也沒有壞的跡象，更換電源啟動ic后故障仍然沒有消除。

畫現開關電源電路并對比分析，發現在限流電阻后，供給啟動ic電壓有一個25uf/25v電解電容，它的作用是激活開關電源啟動并保證它正常工作，由此懷疑是這個電解電容變值所引起的。將這個電容拆下后用電容表檢測其容量，只有零點幾微法，說明這個電容已接近失效，不能使用，于是更換一只新的25uf/25v電解電容。

通電后再次用萬用表的電壓檔檢測開關電源輸出的相關電壓，結果24VDC、5VDC、正負15VDC均有電壓輸出，操作面板恢復顯示。

總結一下，在維修變頻器時，對于一些二極管、三極管、電阻等元件有明顯損壞的情況，往往故障比較容易檢查，但是對于電容、集成電路等元件，出故障后不太容易判斷其好壞，需要靜下心來仔細分析、逐步排查，從而發現真正問題所在。

一、富士變頻器OC報警原因分析

富士變頻器OC報警時，并不意味著一定是變頻器出現了故障，有可能是由于某些設定或者干擾導致，當然也有可能是由于部件異常，常見判斷故障原因和解決的步驟如下：

1. 首先檢查負載是否有異常，在變頻器啟動、運行、停機過程中都有可能報OC故障，檢查負載是否過重或變頻器容量不足；
2. 檢查加減速時間的設置，加減速時間設置過短會導致OC報警，應該根據不同的負載情況相應調整加減速時間
3. 檢查變頻器保護參數的設置，包括變頻器或電機額定電流參數設置是否正確。
4. 接下來檢查變頻器和電機的接線。測試變頻器和電機斷開連接后是否運行正常。電機電纜故障會導致OC報警，原因是電纜接頭松動或者電纜過長導致。
5. 如果更換好的變頻器上去，電機運轉正常，或者上述問題都已排除，這說明變頻器本身出了問題，大部分原因是由于驅動板的電流檢測電路故障或模塊損壞，這往往是由于輸出負載短路，負載波動太大或超負載導致，應該進行更換或修復。

二、富士變頻器OC報警維修案例

一臺富士變頻器，在調試過程中發現，開機跳OC1故障，首先檢查負載和變頻器容量，發現負載不存在過重和變頻器容量不足情況。其次檢查和重新設置加減速時間參數，發現開機后仍然報OC1故障。

將變頻器和電動機電線斷開后再次開機，發現變頻器OC1報警消失。檢查電機電纜并未發現問題，用備用變頻器連接電機發現電機運行也正常。那么故障應該還是出在變頻器上，用萬用表測量變頻器輸出電壓，發現輸出缺相，進一步檢測，發現是驅動板上有一路驅動光耦損壞。更換光耦后，變頻器三相輸出正常，再次連接電機后OC1報警消除。

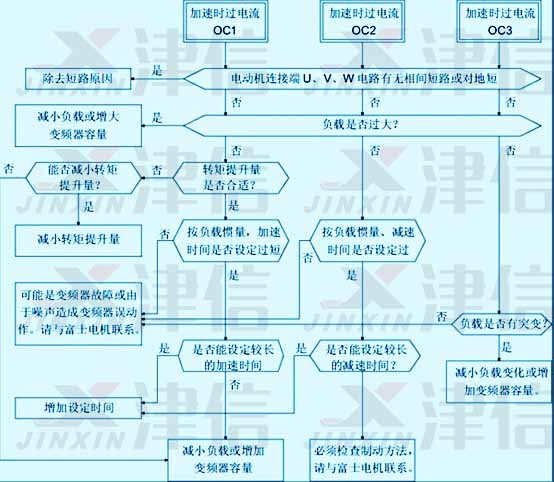

三、富士變頻器OC報警詳解

1、臺達變頻器

B系列：57522，H系列：33582，S1系列：575222；

A系列變頻器：把MODE和RESET健一起按下,顯示P256 ,按ENTER鍵修改此參數,把00改為01,按ENTER退出后即可修改全部參數。

2、歐瑞變頻器(惠豐變頻器)

1500-G 1500-P 1000-G 200-G的都是通用的: 1888。

3、爍普變頻器

高級菜單P301輸入321，A000輸入11,刷新程序；

P301輸入321，A000輸入9,進菜單E001,輸入機器G；

PE002額定電壓，E003額定電流，E004電壓校正，E005不動，E006電流校正。

4、普傳PI2000刷新設定方法：

（1）將C01設定為222進入P14：

（2）將P14設定3對CPU刷新，這時顯示PI2000將C01設為222，進入P14參數設定，P14設為2，P01為設定機型為G、F，P02設定變頻器電壓380V，P03設定變頻器額定電流，P04設定電壓顯示，P05設定電流顯示。

5、英威騰萬能密碼

英威騰品牌CHV、CHE 、CHF系列變頻器：超級密碼是50112。

6、三菱740的把面板拔下來再插上就行。

7、LG-iS5變頻器，F(xiàn)U2-94設為240就可以看到MAK參數了。

8、西林變頻器的萬能密碼：6860。

9、ABB ACS600變頻器

完全參數密碼NAMC主控板參數設置：在16.03參數中輸入密碼：2303、102.01參數設置為：false可以進入設定所有主控板參數。

10、安川變頻器

安川G5，具體在A1-04中顯示，調到這條參數，然后同時按住ME-NU鍵和RESET鍵10秒，就可以看到密碼。看到密碼之后再調到A1-05把密碼輸入進去就可以修改參數了。

安川G7，當顯示 A1-04時，一邊按RESET，一邊按MENU顯示A1-05的密碼設置，然后把這個密碼輸入到A1-04就行了，然后就能用這個密碼進去了。

11、松下VFO變頻器

按MODE三次 按▲直到顯示999，同時按下▲和▼再按SET，就可以重新設置密碼了。

12、日立J300變頻器

把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。

13、艾默生變頻器

TD3000設定密碼打不開時，輸入密碼 8888。TD3300：設定密碼打不開時，輸入密碼 2002。

14、嘉信TX-4T040C型變頻器

參數修改不了。該變頻器的參數序號為F00-F99，共100個參數。F00即用戶密碼設置，出廠設置為：8888。

該機密碼已被修改。解開密碼的方法是：變頻器上電，把JP4焊點短接一下,即恢復了出廠密碼。JP4在主板CPU上方，為空端子，未有插接件，只是兩個焊盤。將其短接一下后，再進入?yún)?shù)設置，確認8888的出廠密碼后，即可修改F00以后的參數了。

15、富士VG5,VG7電梯專用變頻器

VG5密碼是最后一個參數200號,設為0數據不可改，設為1數據可改；VG7通用密碼FFFF，上電你輸入FFFF，才能進入。

16、西威變頻器的密碼，在SERVICE 里，輸入 28622。

17、施耐德變頻器，在SUP菜單下找到COD進去，輸入6969。

18、西門子6SE70書本型變頻器，將P358和P359中數據改為相同即可。

19、東元M3系列變頻器

將參數P00改成05可看到65條參數，P00改成08為2線制初始化 ，P00改成03參數可改。

20、三墾變頻器通用密碼：CD900設為36521。

21、歐陸590的萬能密碼是131122。

22、匯川變頻器，通用密碼18181可打開密碼鎖。
